De (enige) diëlectrische antenne op de print van de USB adapter is hiervoor verwijderd. De externe antenne is hier simpelweg voor in de plaats gesoldeerd.

De resultaten zijn verbluffend. AP´s die met de standaard antennes niet te vangen zijn, worden nu met 11Mbps geconnect.

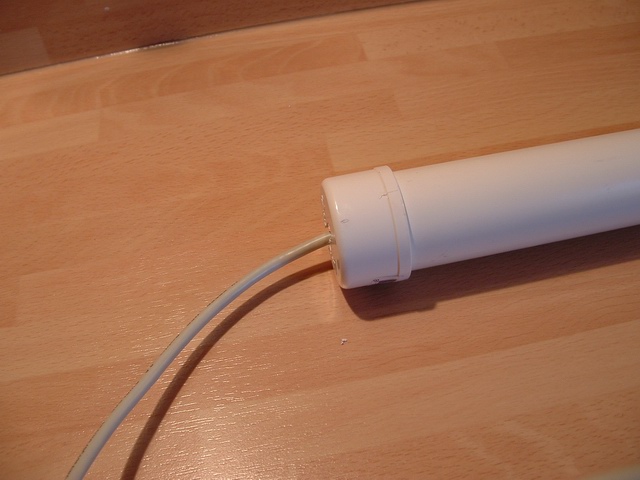

De USB wifi adapter en antenne straler zijn vervolgens ingebouwd in een standaard 32mm PVC pijp. Een 4,5 meter lange USB kabel verzorgt de verbinding met de PC.

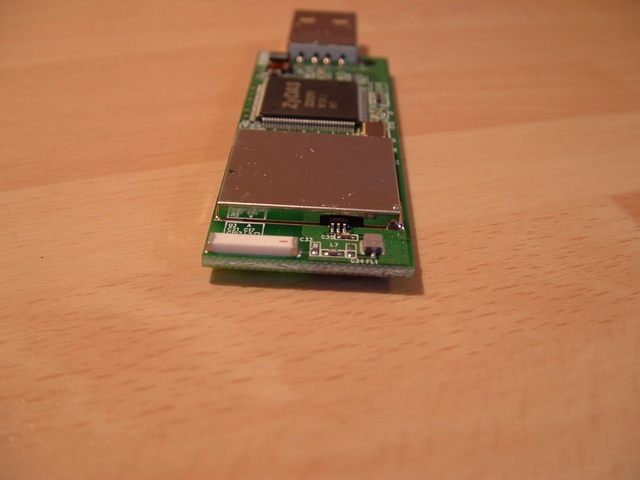

Het witte blokje vooraan is de antenne.

Adapter uit zijn jasje.

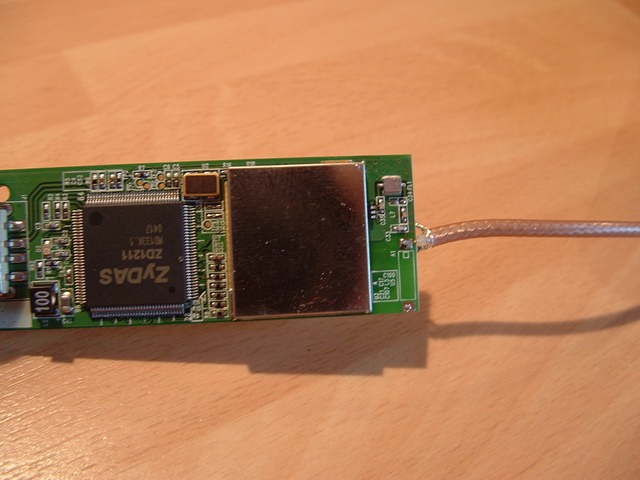

Antenne eraf, coaxje voor de omni ervoor in de plaats.

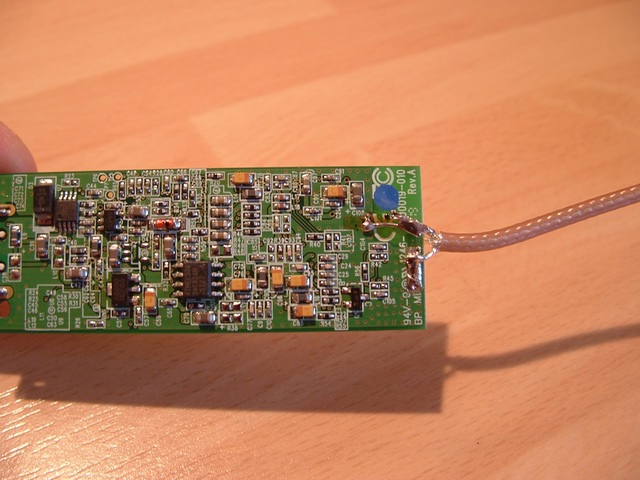

De mantel van de coax is aan de onderzijde op 2 plaatsen met de massa verbonden.

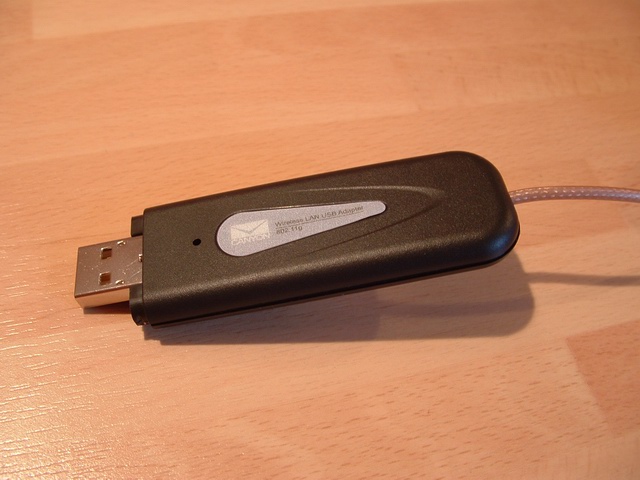

Gat in jasje gemaakt voor de mini coax (het is een stukje RG-316) en het jasje weer dichtgeritst.

4,5m USB Verlengkabel op de USB Wifi adapter klikken...

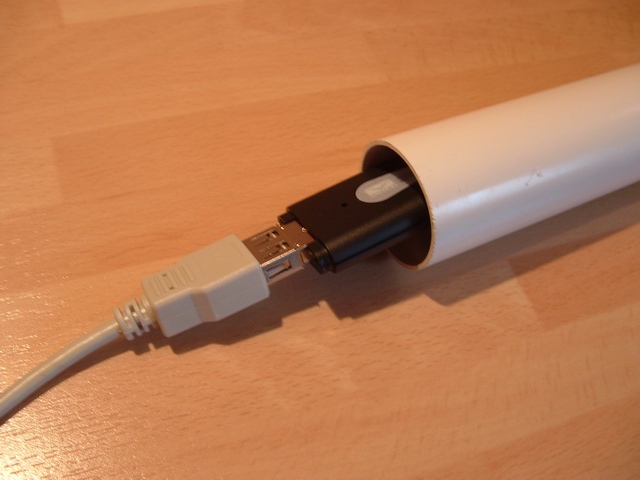

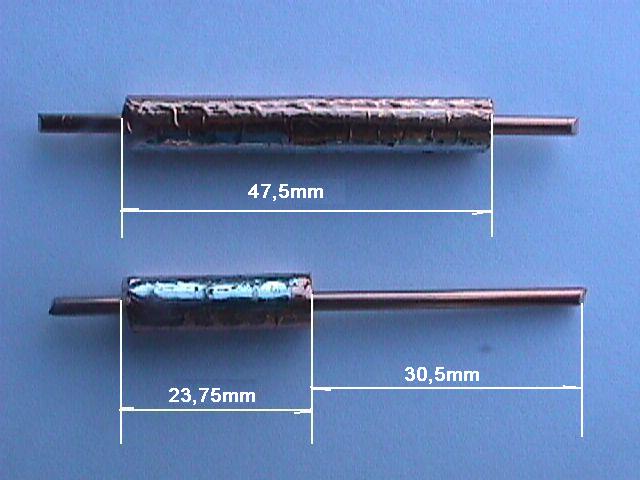

...en het geheel voorzichtg in de buis schuiven. De Omni straler heb ik natuurlijk al eerder vervaardigd ;-)

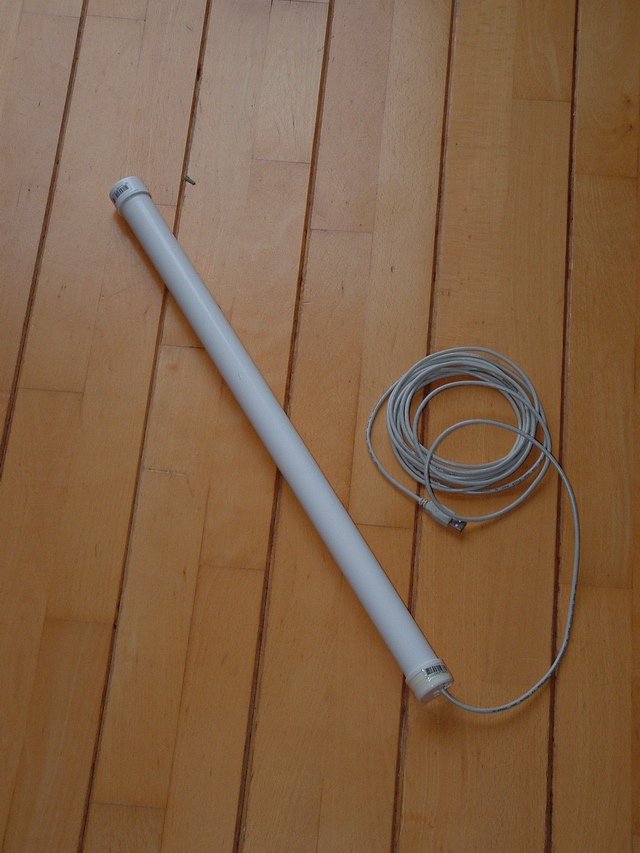

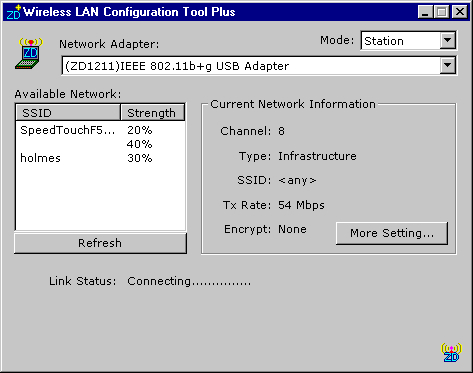

Het resultaat: Een USB Hotspot omni, die als universele client, maar ook als Access Point bruikbaar is dankzij de mooie firmware en utility van Canyon-tech!

http://www.canyon-tech.com/products/show.cfm/Net/Wireless_Products_IEEE_802.11g/CN-WF518

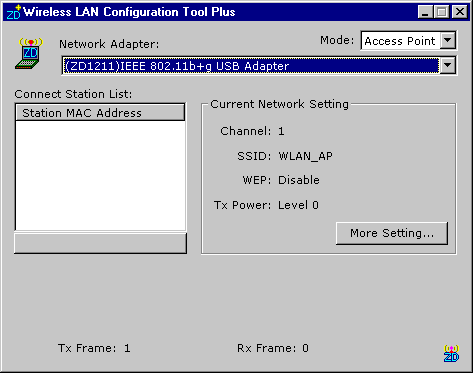

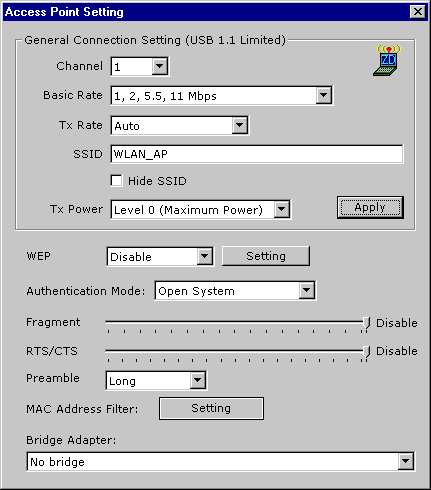

Uitgebreide instellingen voor de Access Point modus.
