Een WLAN Biquad USB Adapter IEEE802.11b/g by PE2ER

Introductie

Bij wijze van experiment heb ik een IEEE802.11b/g Wifi USB Adapter gemonteerd op een Biquad antenne. De Biquad is via een stukje semi rigid coax (geeft weinig verlies) op de USB adapter aangesloten.

Een van de twee diëlectrische antennes op de print van de USB adapter is hiervoor uitgeschakeld. Hiervoor moest 1 SMD condensatortje omgesoldeerd worden. Op de print zaten gelukkig al voorzieningen voor aansluiting van een externe antenne plug J Hier is het stukje semi rigid coax simpelweg aan vast gesoldeerd.

De resultaten zijn verbluffend. APīs die met de standaard antennes niet te vangen zijn, worden nu met 11Mbps geconnect.

De adapter en antenne zijn vervolgens ingebouwd in een Microwave-vriendelijk bakje. De achterplaat is voorzien van een stukje aluminium voor de stevigheid. De USB kabel is daar weer op gemonteerd met een wartel.

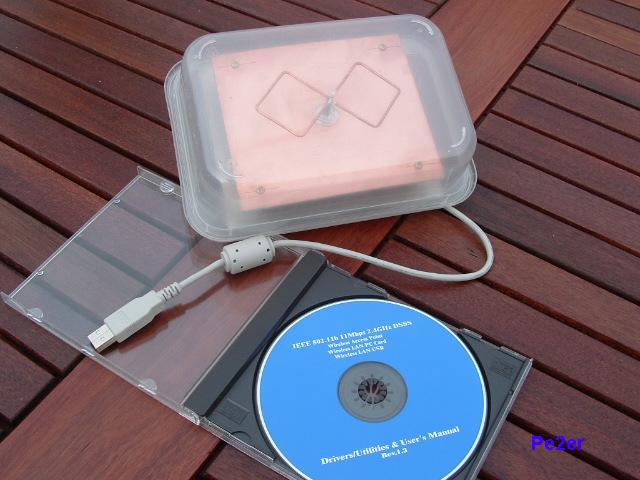

Het complete apparaat, met driver-CD

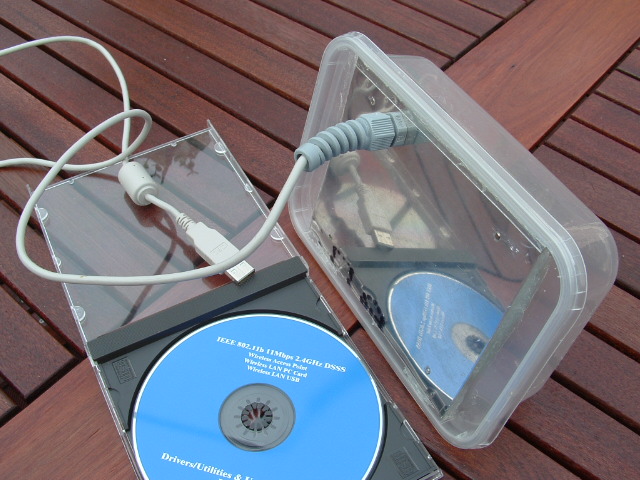

De aluminium plaat op de achterzijde van de behuizing

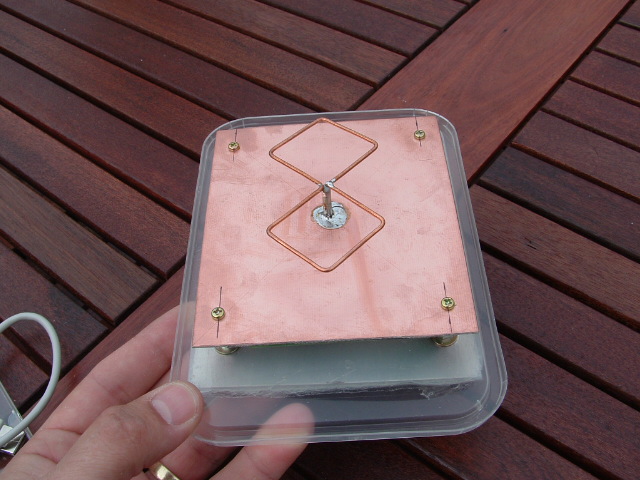

De Biquad reflector is met afstandbussen gemonteerd op de aluminiumplaat

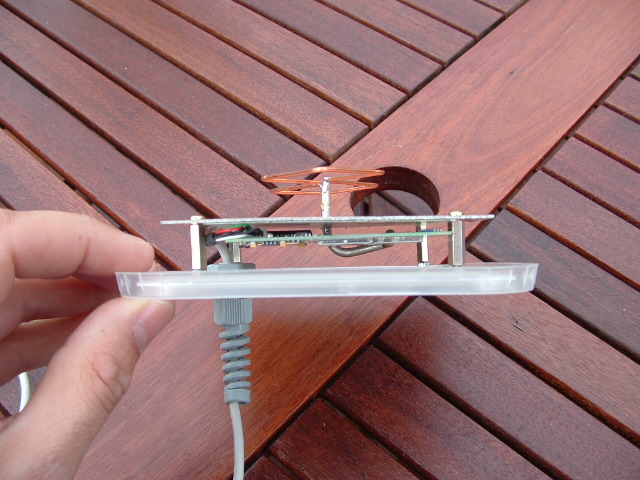

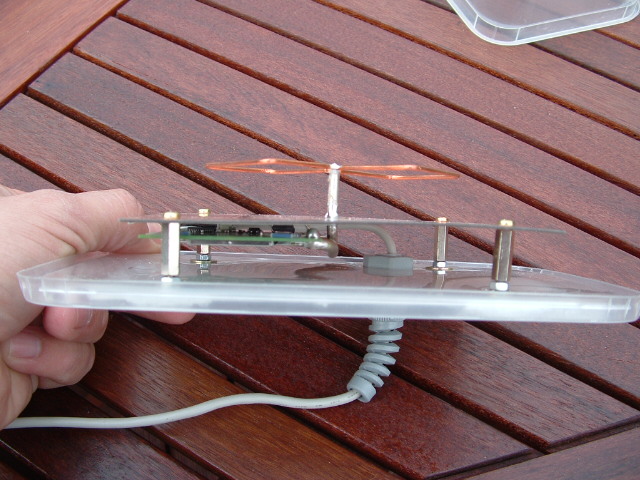

Zijaanzicht, met USB adapter

Details over de constructie van de Biquad antenne kunt u vinden op "de ultieme Biquad Wifi antenne bouw pagina".



PE2ER
