Fietsverlichting - Ombouw CREE Q5-WC zaklamp tot koplamp voor de fiets.

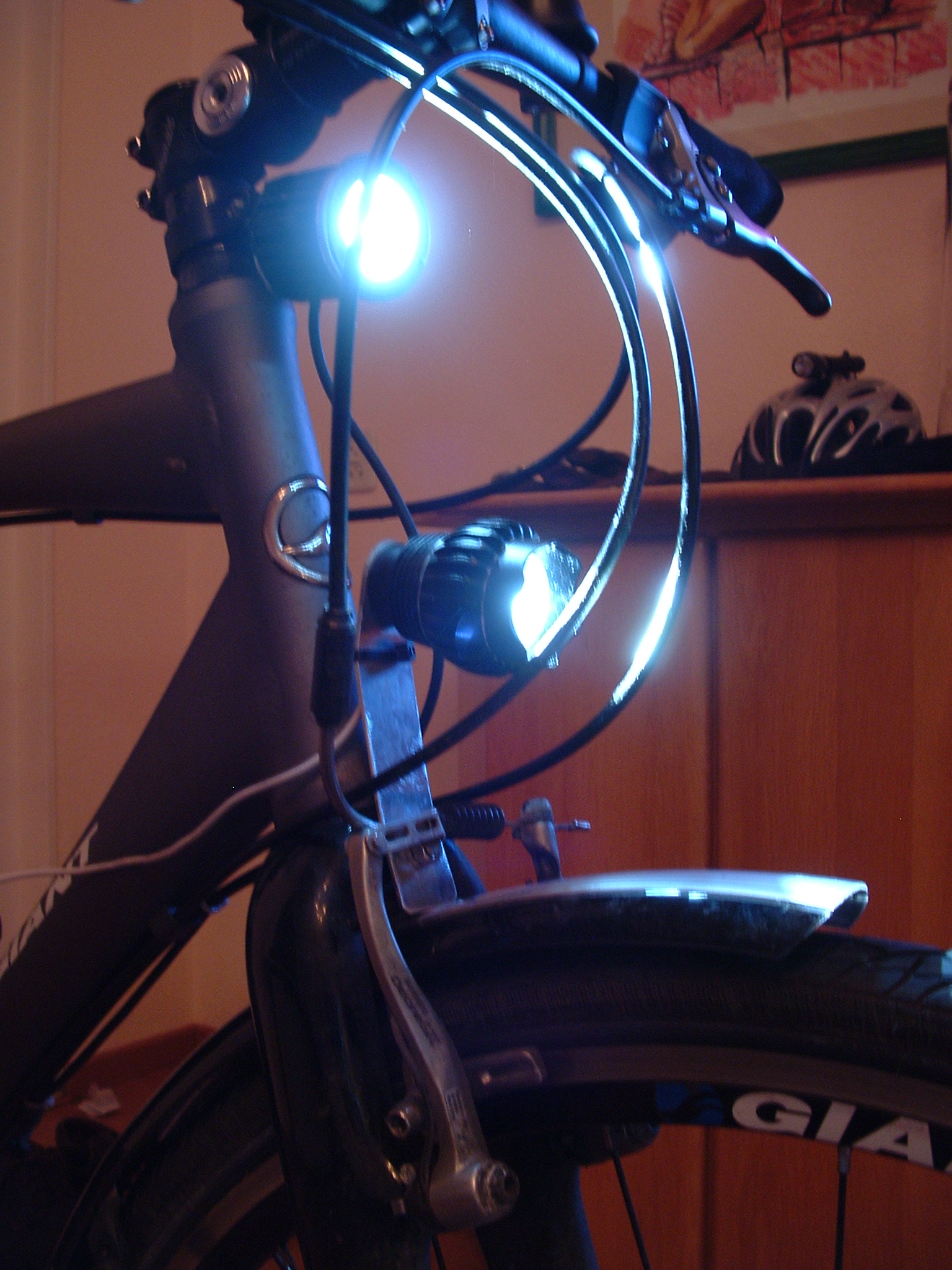

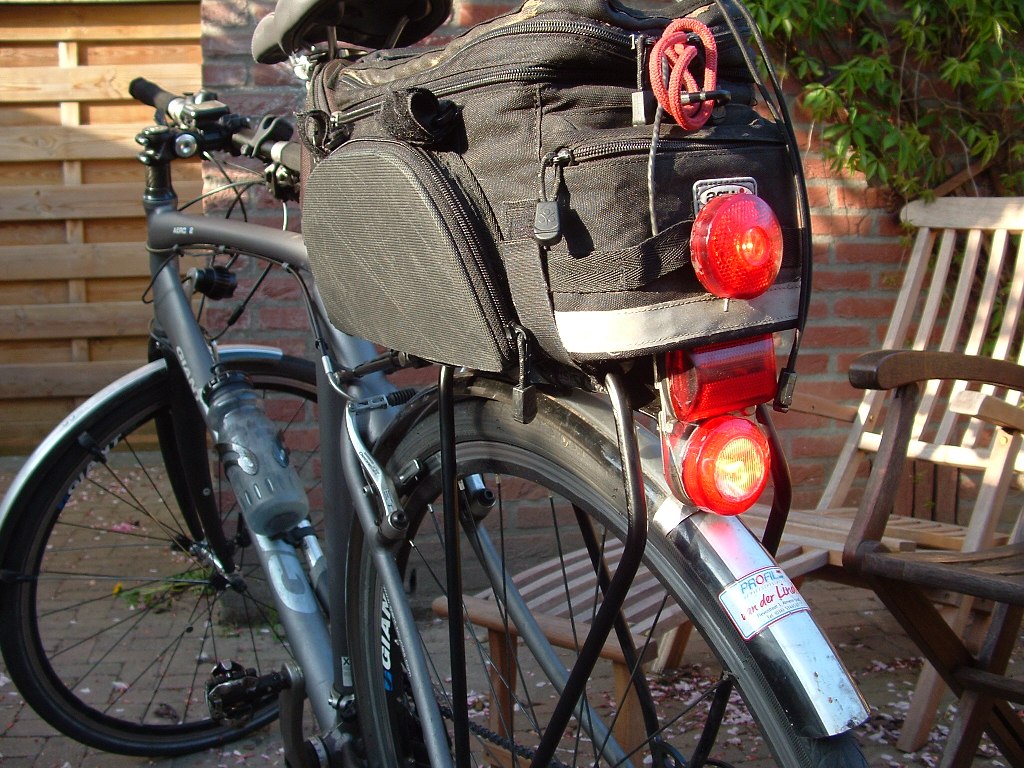

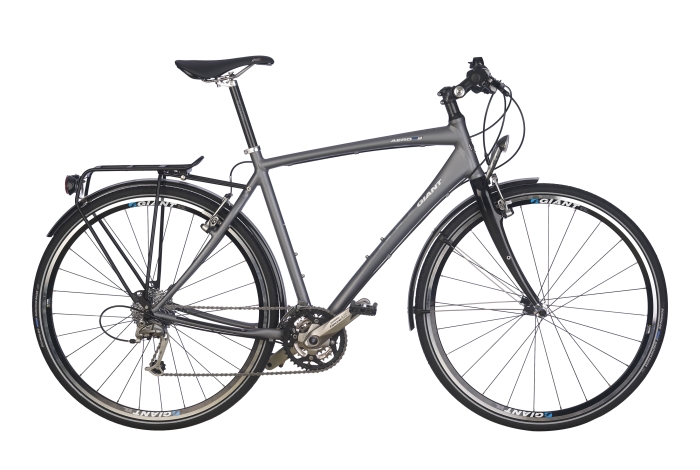

Dit is 'm dan, mijn Giant Aero RS-2 GTX

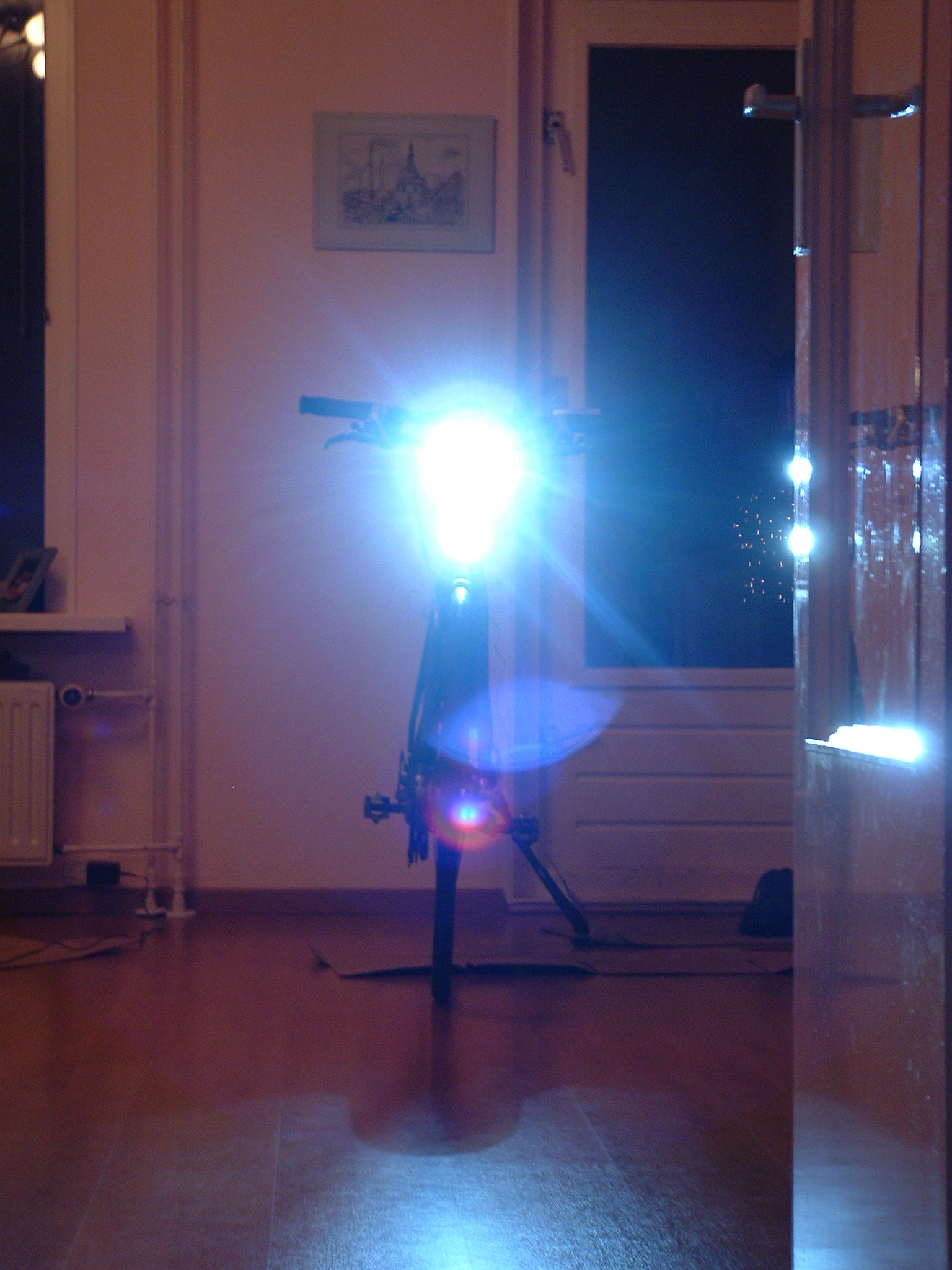

Met natuurlijk een oogverblindende oogstrelende verlichting :)

En dat allemaal geproduceerd door twee LED lichtjes:

Boven: Mijn oude Seoul Semi Conductor (SSC) P4 LED

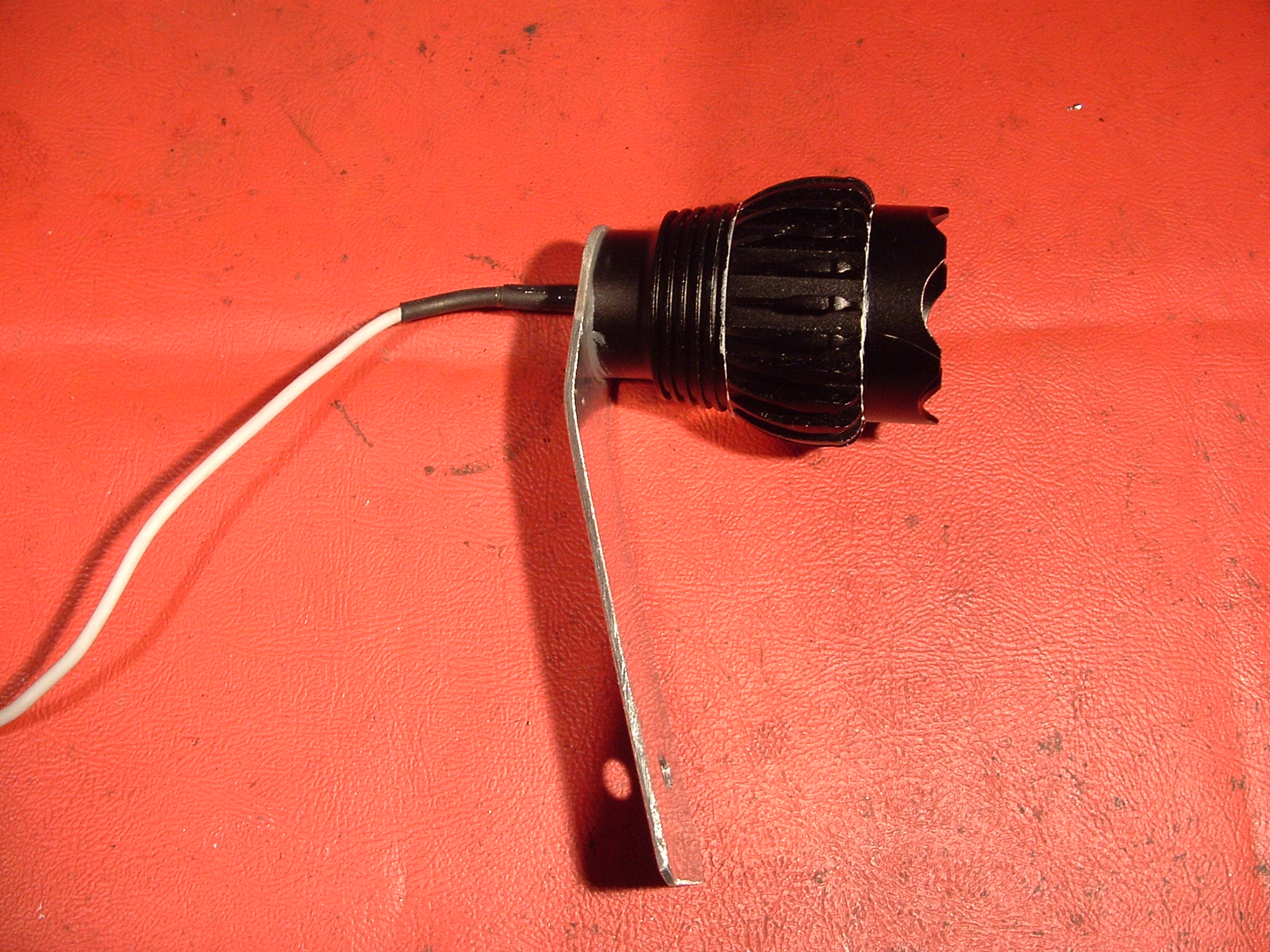

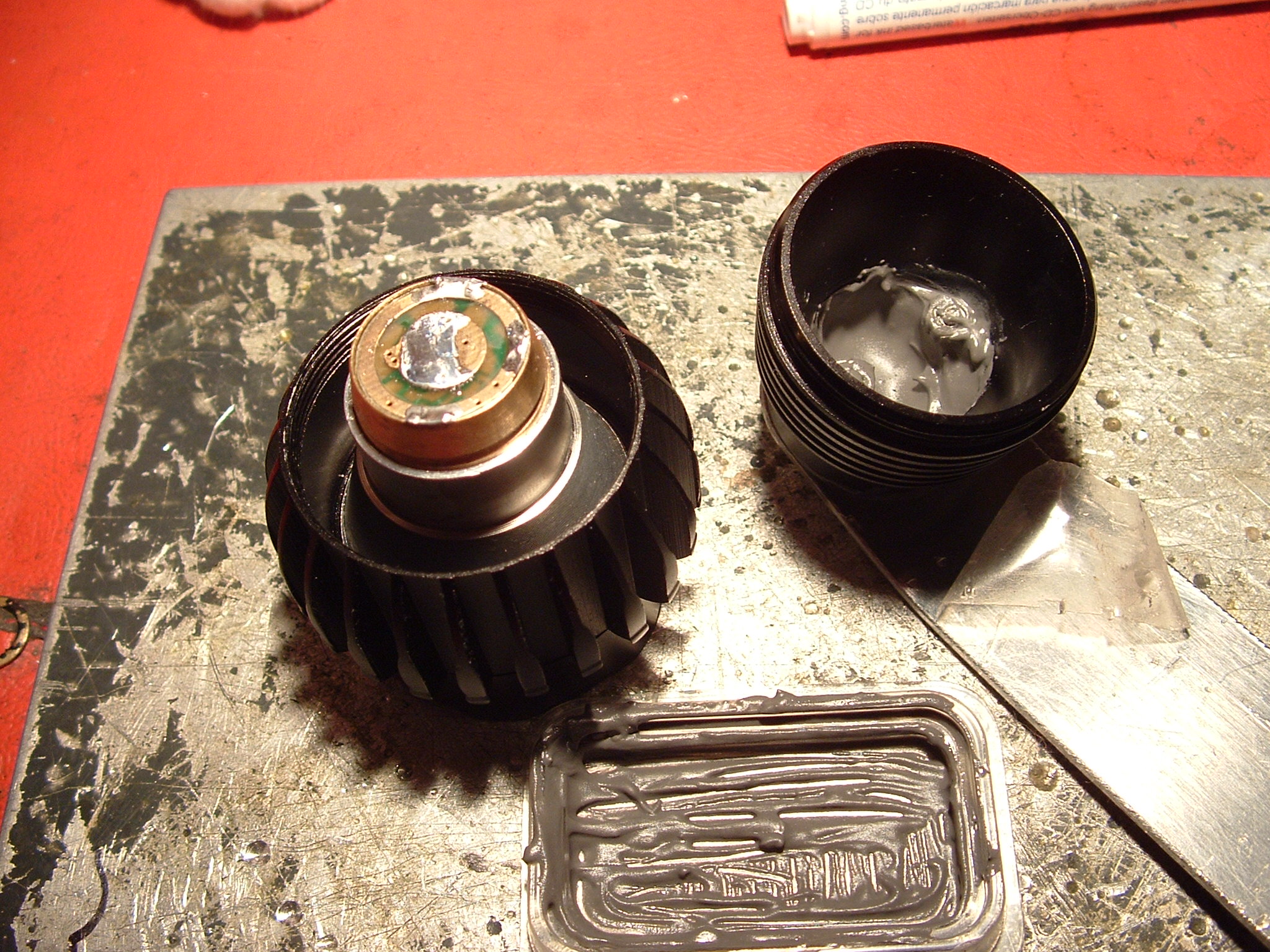

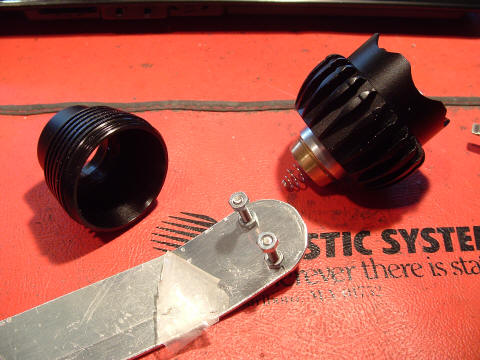

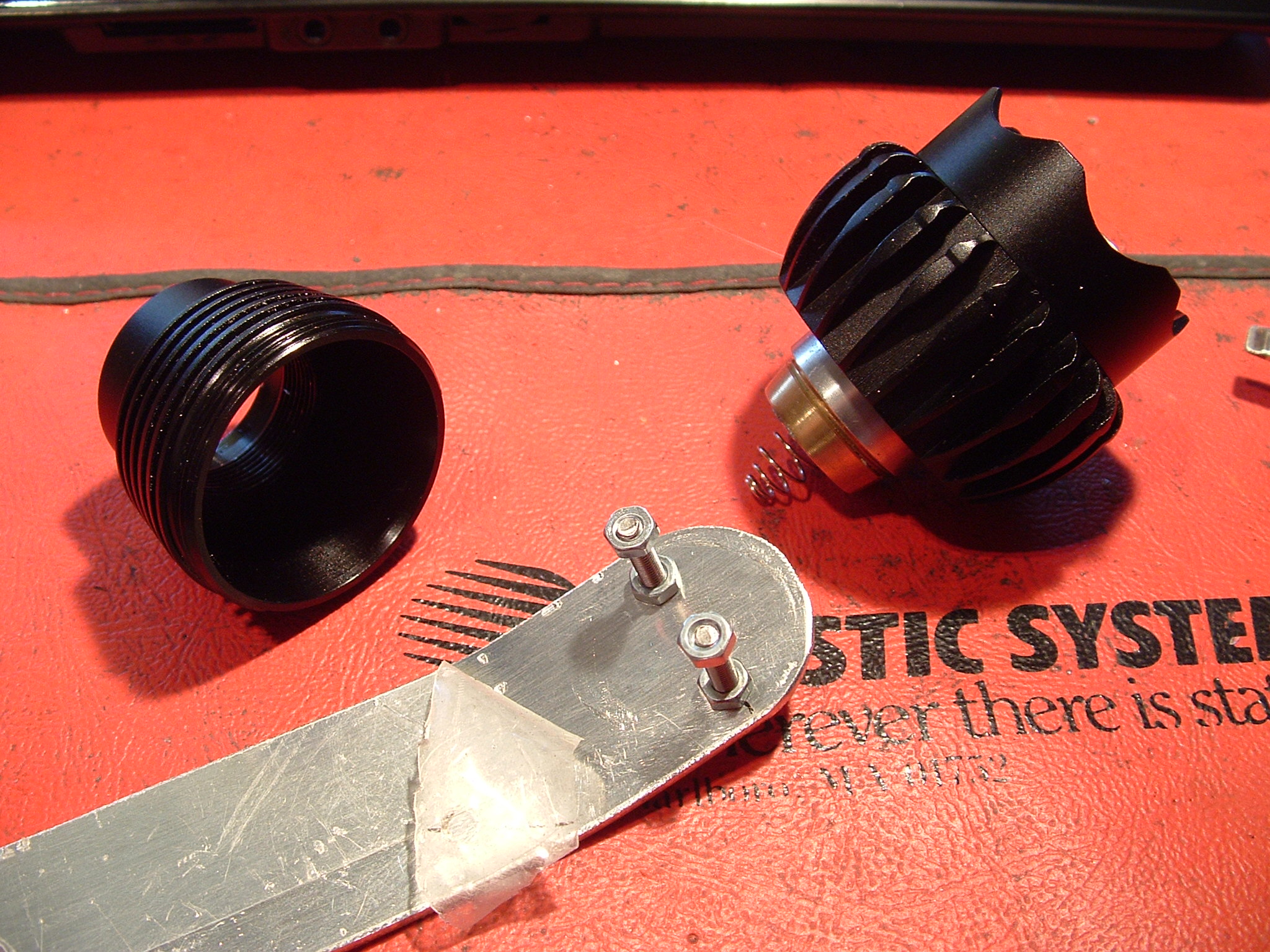

Onder: Een verbouwde SuperFire W-3 Cree Q5-WC 230-Lumen LED Flashlight

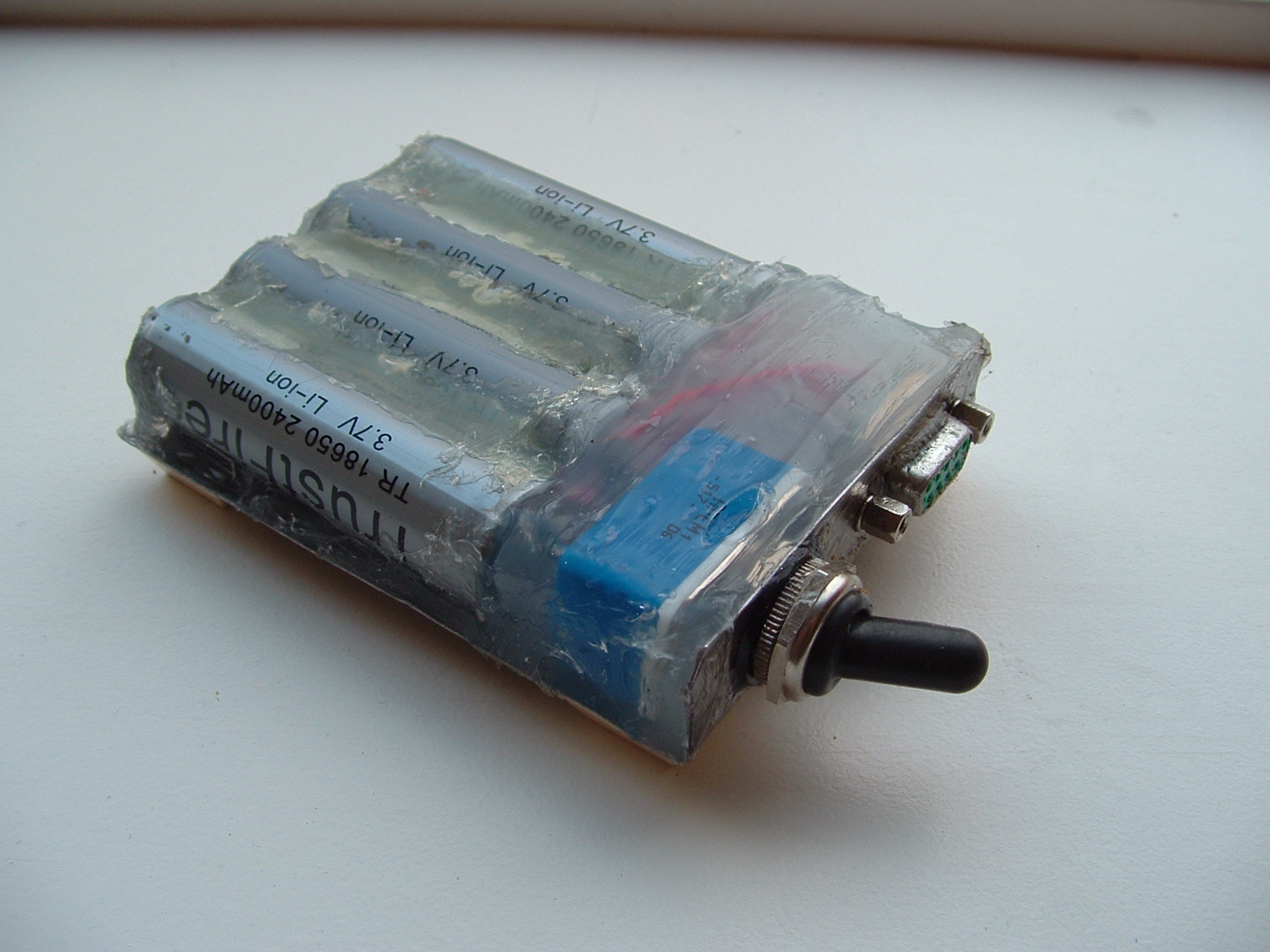

De energie wordt opgeslagen in een viertal TrustFire Protected 18650 Lithium Battery (2400mAh). Twee cellen staan in parallel.

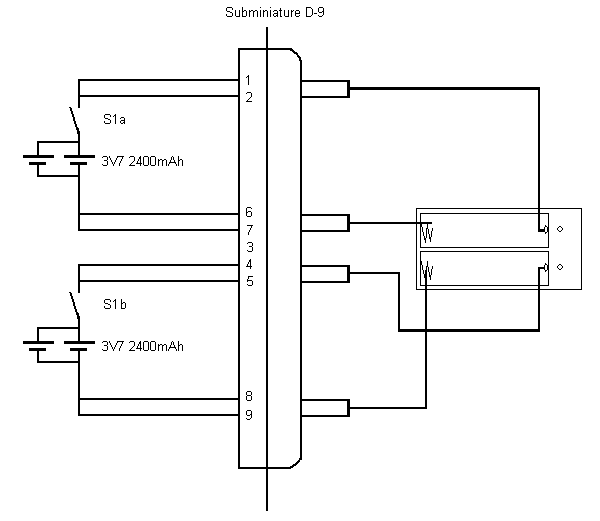

Een 9-pens subminiatuur D connector geeft toegang tot de aansluitingen van beide celparen - de lader is immers alleen geschikt voor twee losse 3V7 cellen. De bedrading voor de lamp is zó aangesloten, dat de twee celparen in serie staan er er één accu van 7V4/4800mAh beschikbaar is.

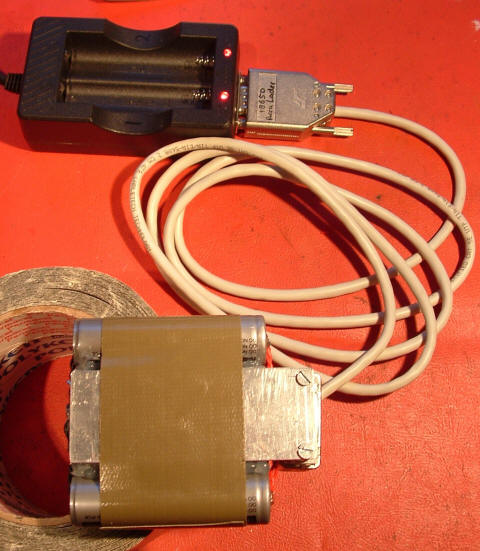

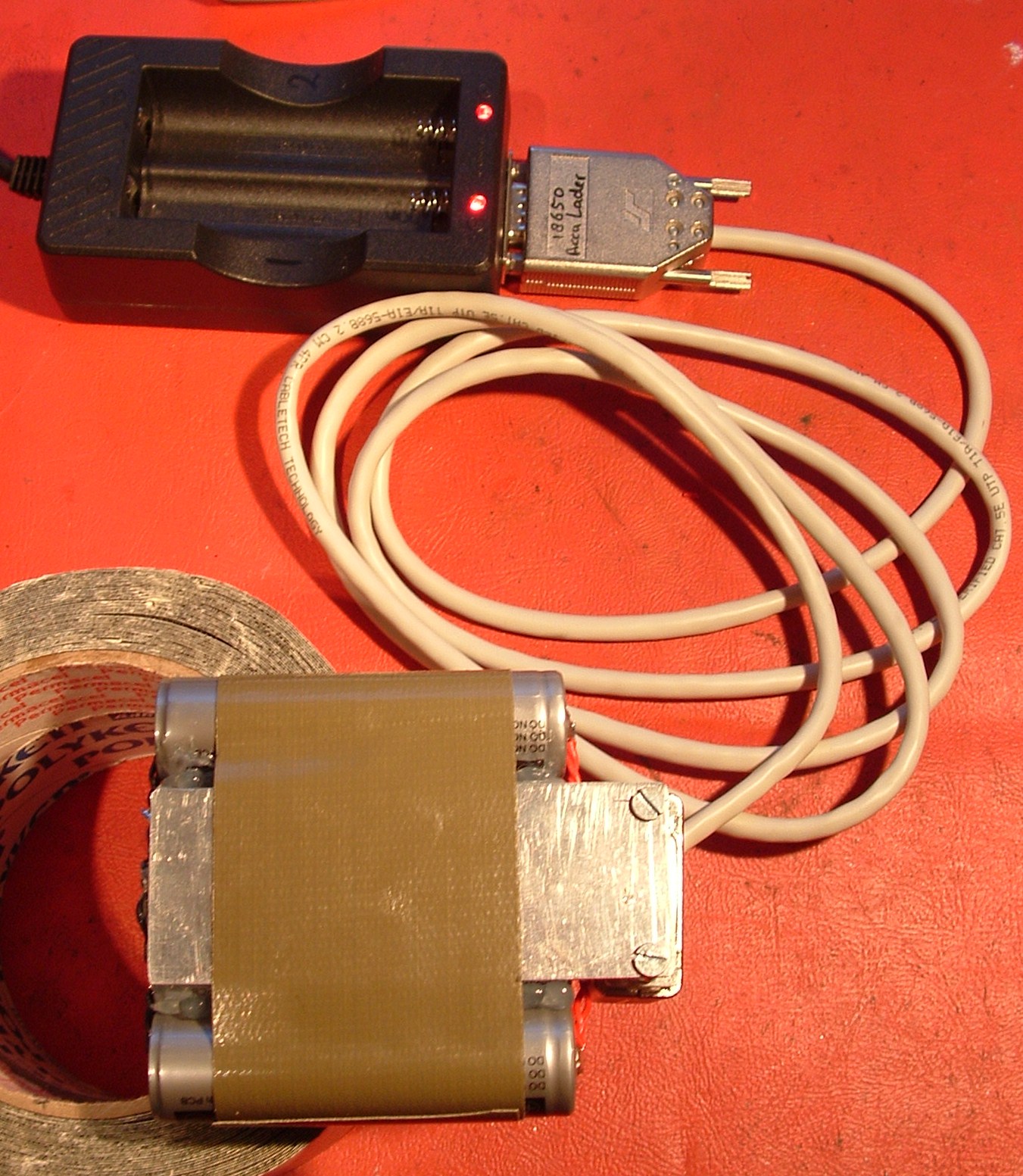

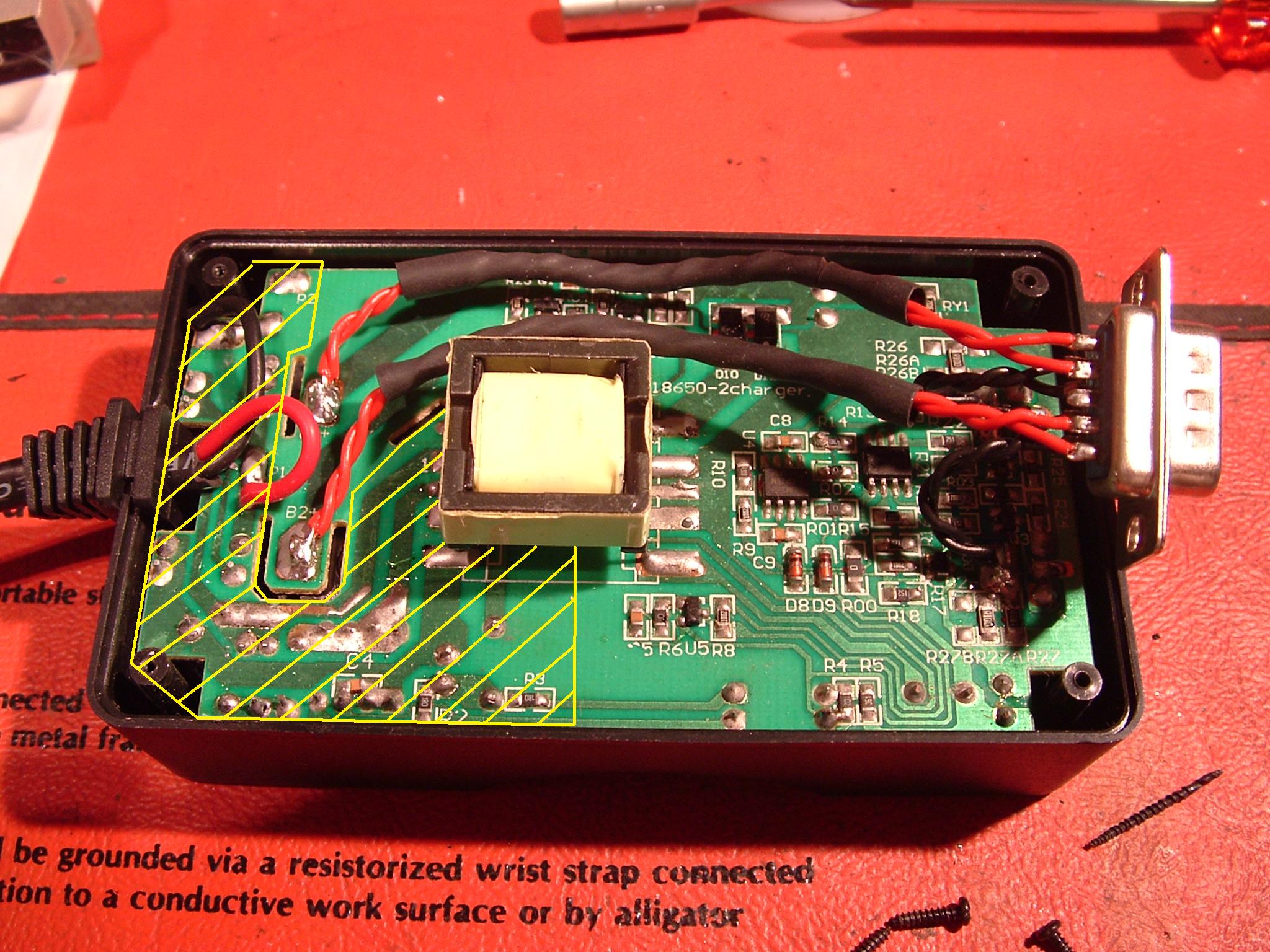

De lader moest natuurlijk ook een beetje aangepast worden om de accu te kunnen blijven laden. In principe zijn alleen de 4 aansluitingen van de twee cellen 'naar buiten gebracht' op een D connector. Hou je vingers, gereedschap en bedrading uit de buurt van de geel gemarkeerde hoogspanning voerende delen!

Hier de testopbouw.

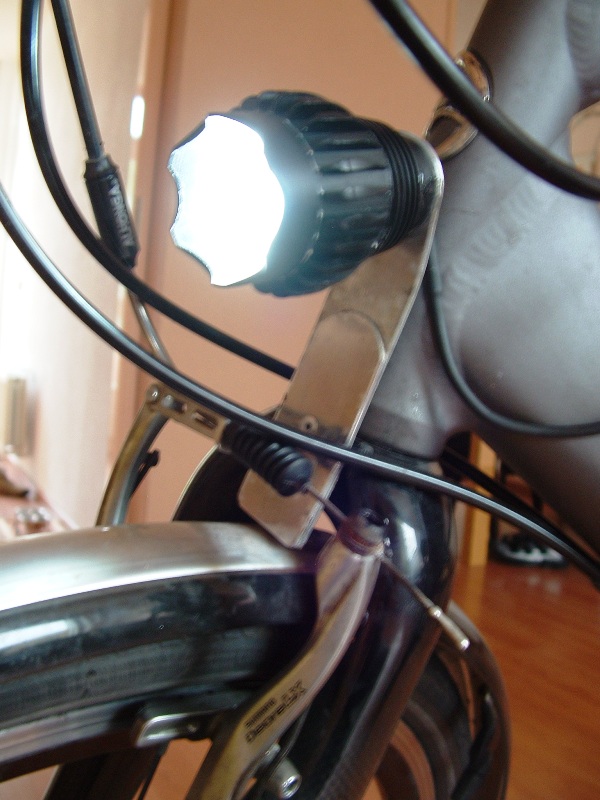

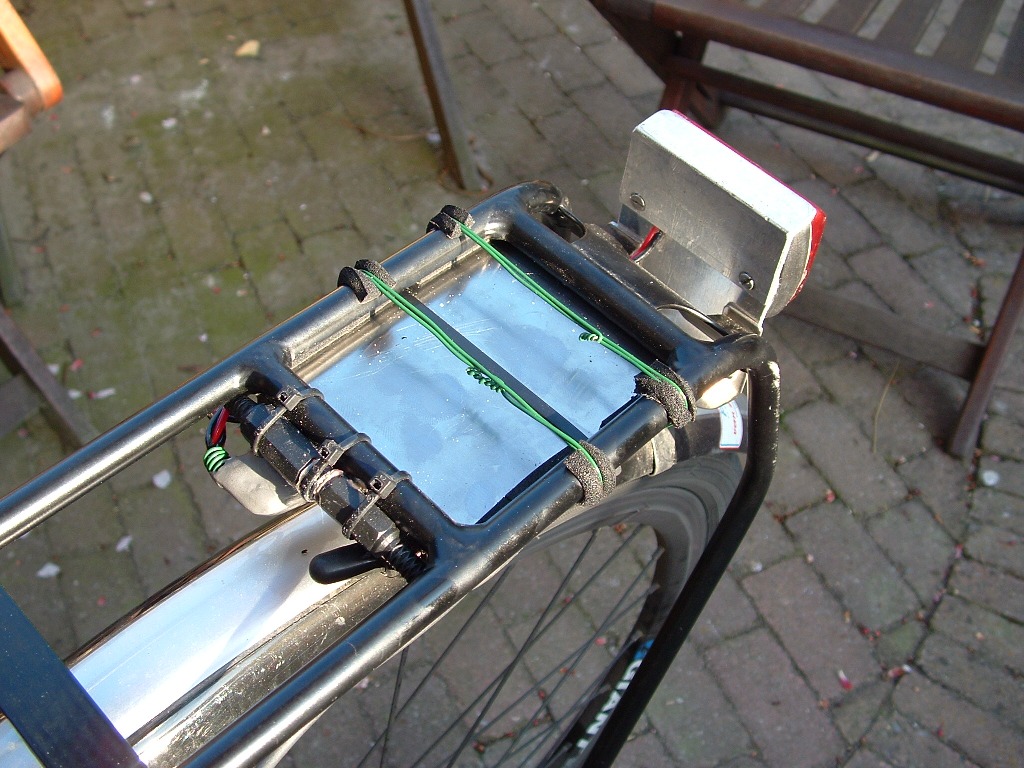

En de uiteindelijk versie, gemonteerd en al :)
