Fietsverlichting - Ombouw Basta Comet II Halogen => Basta Comet III CREE XP-G LED.



3 Watt CREE XP-G LED koplamp

Deze pagina toont de ombouw van een Axa-Basta Comet II Halogen fiets koplamp.

In plaats van de ouderwetse en energieverslindende Halogeen lamp, zet ik er een moderne nóg meer energie verslindende Power-LED in.

Daarbij maak ik gebruik van:
Eén Axa-Basta Comet II Halogen koplamp
Eén CREE XP-G R4 Powerled
Eén Dealextreme SKU 3256 LED Driver 800mA
Eén Dealextreme SKU 1920 24mm Lens

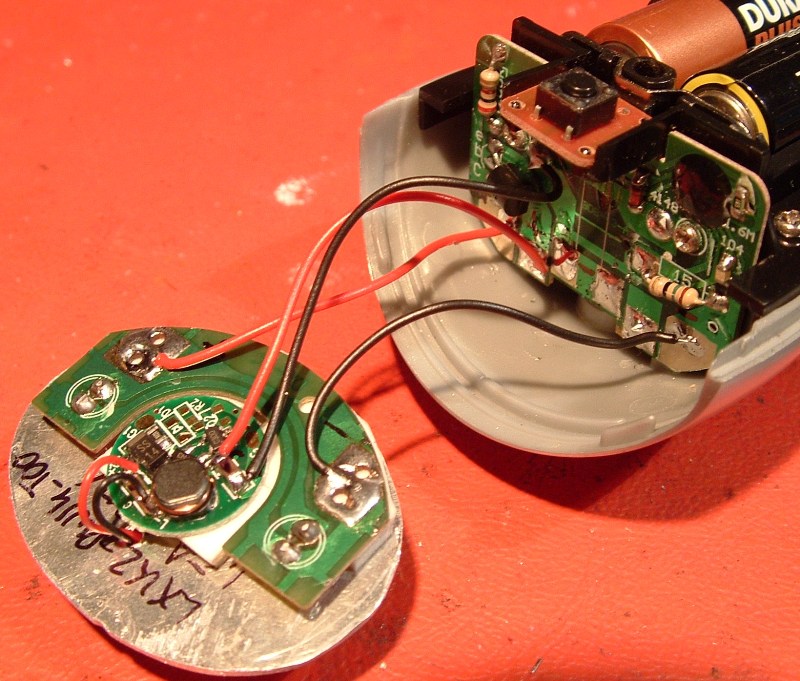

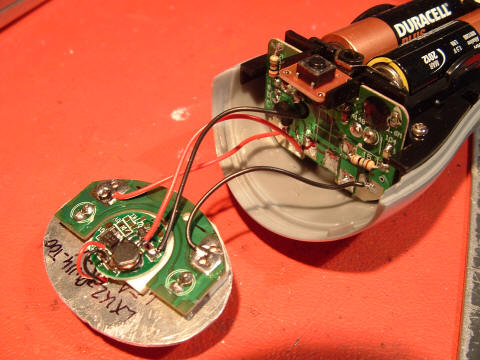

Hier is duidelijk de opbouw te zien. De printplaat met de twee witte LEDs heb ik overgezet van de oude reflector naar een op maat gemaakt stukje aluminium plaat. Ook de LED driver vind daar een mooi plaatsje. In plaats van de contactveren, heb ik de LEDs nu met stukjes draad met de hoofd printplaat verbonden.

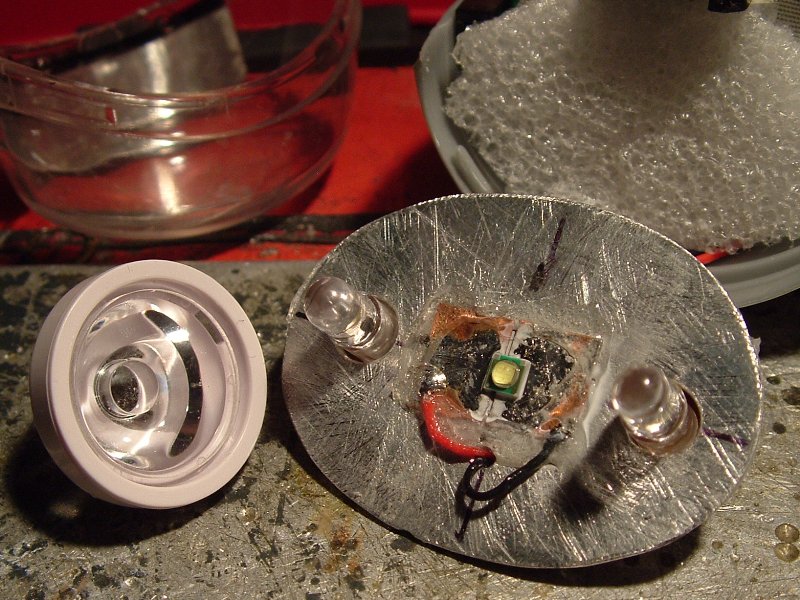

De andere kant van de nieuwe achterplaat. Hier is de CREE XP-G LED bevestigd met wat koelpasta en epoxy lijm.

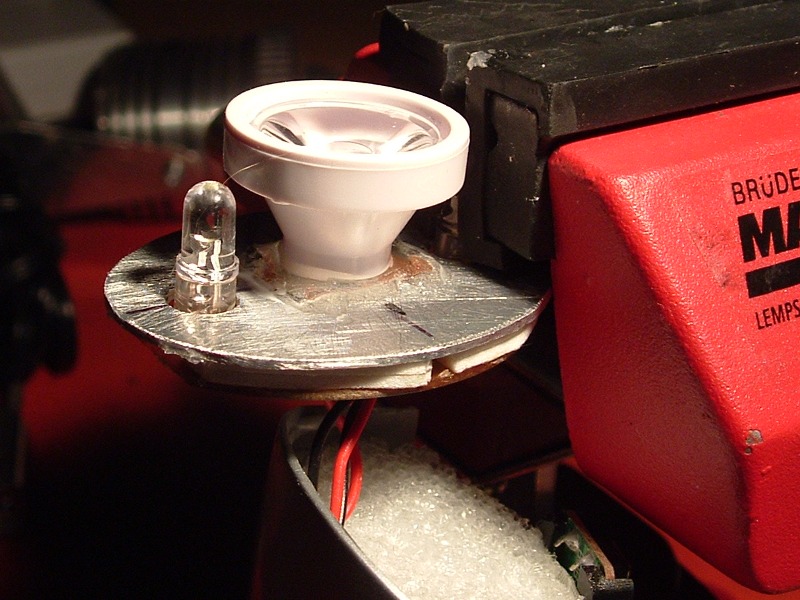

De lens is ook met wat dotjes epoxy vastgezet over de LED.

Een stukje schuimrubber houdt de achterplaat in positie tegen de lens tijdens het drogen van de siliconen-kit waarmee de achterplaat in de lenskap gelijmd zit...

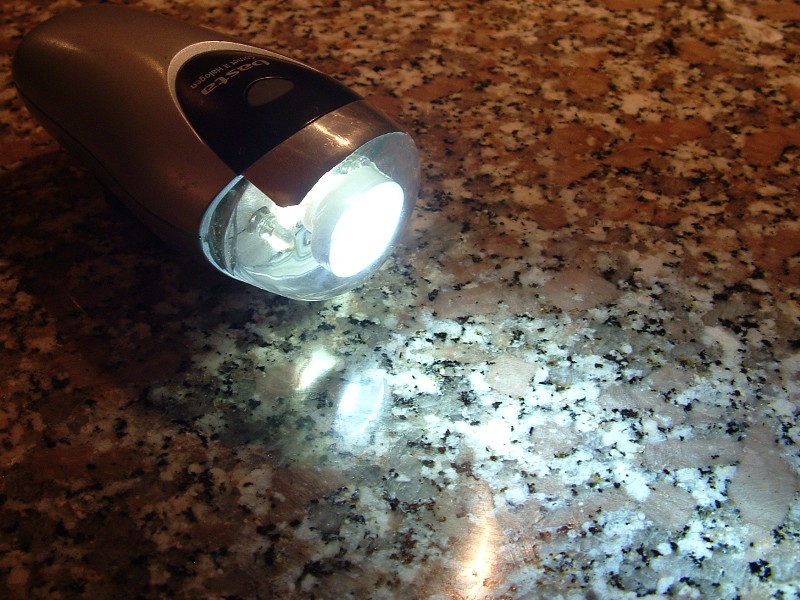

De lens geeft nogal wat strooilicht naar boven, en dit is vrij hinderlijk tijdens het fietsen. Ik heb daarom de lenskap gedeeltelijk afgedekt met een stukje aluminium-plakband (Zie foto aan het begin van deze pagina).

Het resultaat is een moderne koplamp, met 3 verschillende intensiteiten (CREE XP-G Groot/Dimlicht en een derde spaarstand met de twee 5mm LEDs) die natuurlijk méér en witter licht geeft dan het origineel.

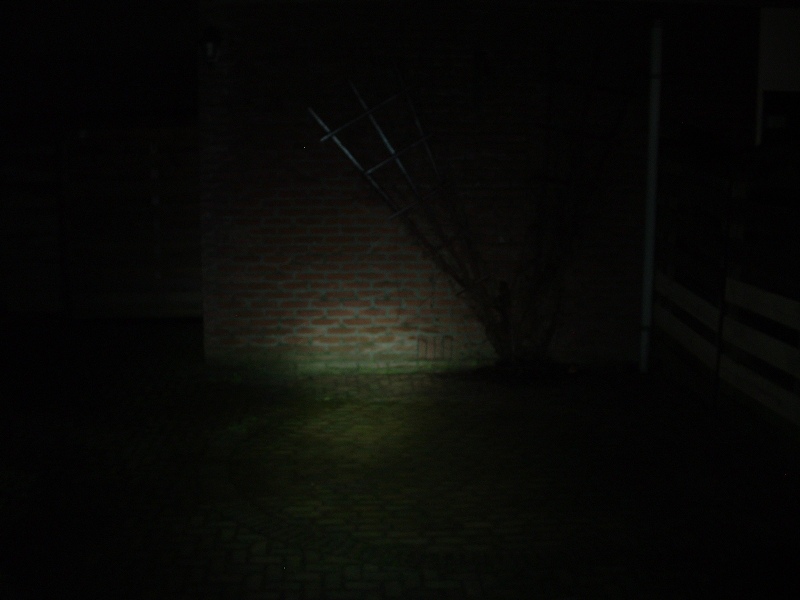

Hier een 'beamshot'. In mijn tuin ziet dat stralingspatroon er zo uit:

Kortom; een prima lampje voor alledaags gebruik in de stad.

Stroomverbruik



Halogeen

CREE XP-G

Grootlicht

400 mA

500mA

Dimlicht

250 mA

250 mA

Stadslicht

50 mA

50 mA

*Gemeten met 4 Alkaline Penlite batterijen
