Een Audio Selectie paneel in de shack
Foto's
Op het schakelaar paneel van boven naar beneden:
Onder de zwanenhals, de ingebouwde luidspreker en geheel onder de twee PTT schakelaars.

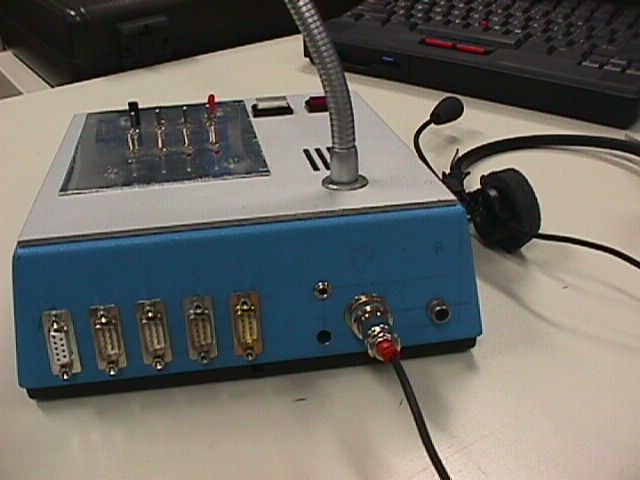

De connectoren op de achterzijde. Van links naar rechts:
PC, Xceiver 1, Xceiver 2, Xceiver 3, Xceiver 4, 2 reserve-gaten, koptelefoon/ microfoon en 12 VDC voeding.

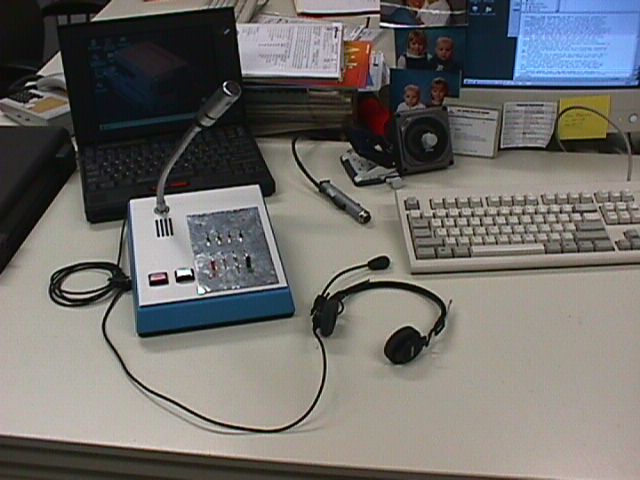

Nog een keer op het bureau, omdat 'ie zo mooi is.

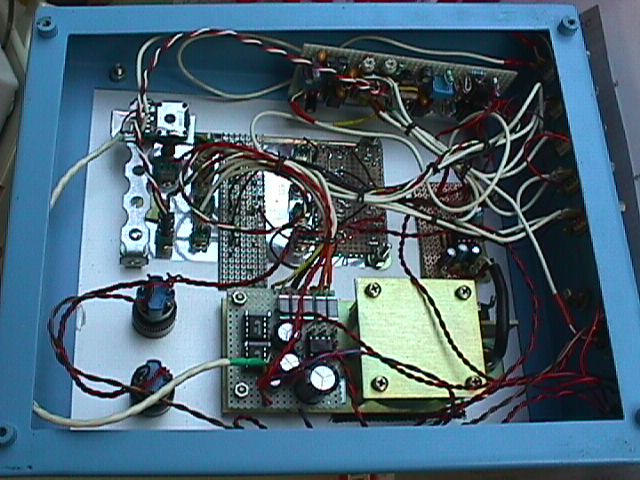

De nu volgende beelden kunnen schokkend zijn voor mensen met een opgeruimde natuur!
Ik geloof niet in printen etsen, maar dat had U waarschijnlijk al door….

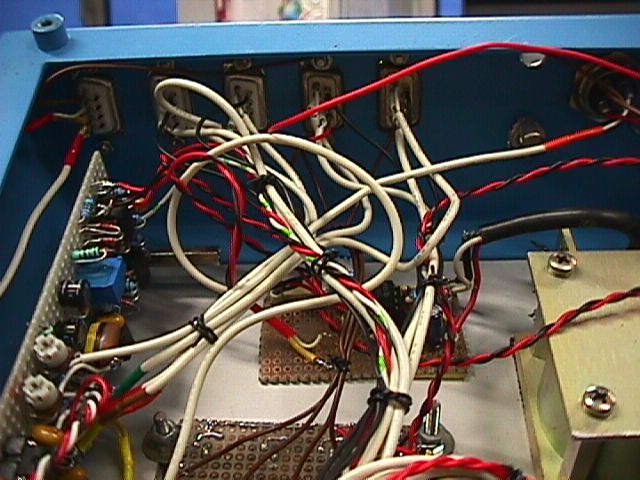

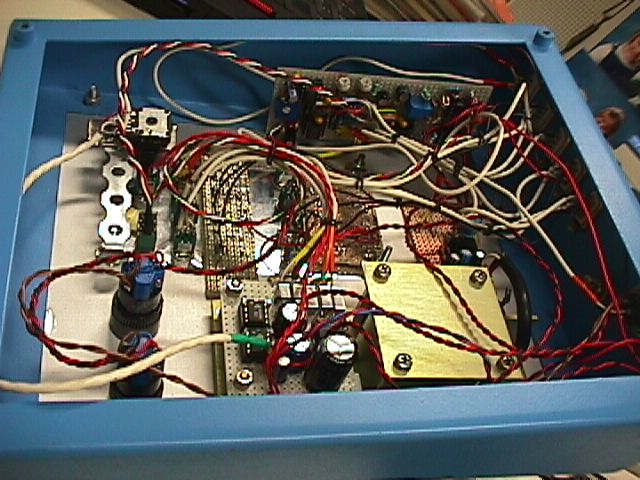

Detail opname van de microfoonversterker (links) een symmetrisch naar asymmetrische microfoon versterker (midden) voor het dynamische microfoon element en de luidspreker (aluminium behuizing, geheel rechts).

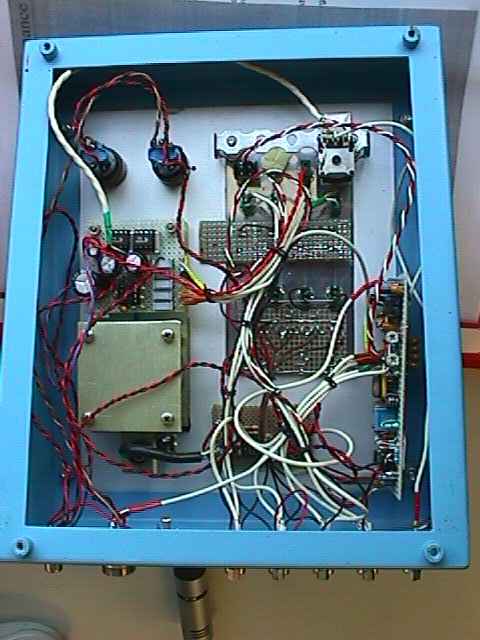

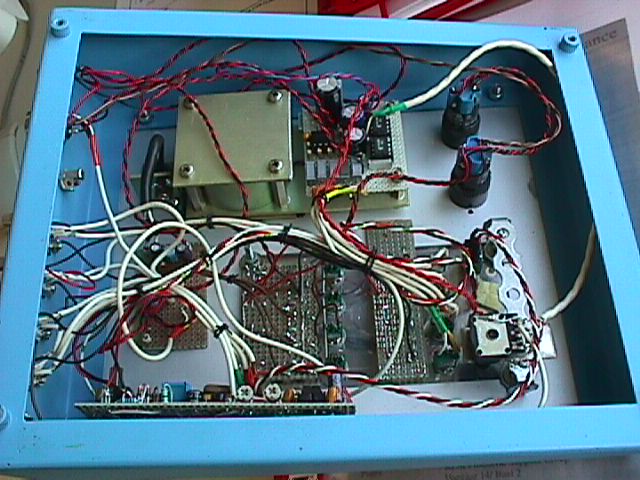

Hier is duidelijk de opbouw te zien.
|
De beschrijving van dit zelfbouwproject is met de grootst mogelijke zorg samengesteld, maar het nabouwen van een van mijn projecten gebeurt geheel voor uw eigen verantwoordelijkheid. Een deel van de schakelingen is alleen legaal te gebruiken indien U in het bezit bent van de nodige zendvergunning. |
 |
| Copyright: Erwin Gijzen |
| Versie: October 2005 |
